受力分析



1、筋與套節HUB形成整體增加了強度。

2、唇與套節HUB的錐面貼緊形成楔面，當壓力波動（小于屈服極限σs）唇與套節HUB便可構成一個彈性密封體 。

3、套節HUB與筋的間隙h需要嚴格計算，當螺栓力F使h為零時，在唇上便產生了F1和F2分力，形成初始密封比壓；當工作壓力P 漸漸升高，F1和F2也漸漸增大，自緊密封效果產生且越趨強烈。

4、ZY-LOC的密封環將強度和密封一分為二，沒有了傳統法蘭的力臂H，屬彈性密封，是與傳統法蘭的根本力學結構區別。

5、定性的講：筋、HUB、卡套、螺栓連成一個強有力的剛度、強度整體，保護著唇不受壓力P的波動和外界綜合附加載荷的影響，正常彈性密封。

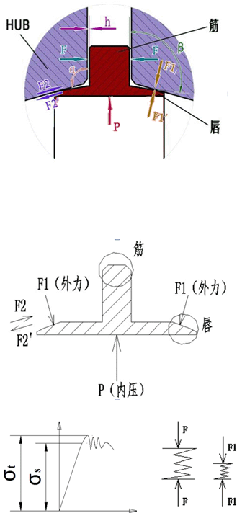

密封環T形臂受力解析

F：第一次機械外力F：是由螺栓擰緊引起。
F1：第二次機械外力：是由管道內壓P引起。
“彈簧理論” ：密封唇環錐面之最終徑向壓縮、擴張，被嚴格控制在彈性變形范圍σs內。
